I・O DATA LAN DISK Home/Twin HDL2 RAID1設定 RAID1ハードディスク RAIDデータ復旧作業
考作業費用 8万円 ＋消費税 |
 |
| RAID構成のＨＤＤが破損してしまいアクセスできなくなってしまったLANDISKのデータ復旧作業を行いした。このディスクは2本構成でＲＡＩＤ1設定となっていました。普通RAID1の場合、ミラーリング設定なのでどちらか1本が生きていればデータ復旧が可能なのですが、2本とも不調の場合には難儀します。 |
|
BUFFALO LinkStation LS-WV1.0TL/R1 RAID1（ミラーリングＮＡＳ) 緊急対応データ復旧作業
参考作業費用 10万円 ＋消費税 |
 |
| ＢＵＦＦＡＬＯ製のＮＡＳでＲＡＩＤモデルでＲＡＩＤ１設定されているハードディスクの緊急データ復旧を行いました。 電源が入ってＬＥＤランプは点灯するのにフォルダーにアクセスできないという典型的なＮＡＳハードディスク故障パターンです。 こうなった場合にはファームウエアアップデートなどを施工しても殆ど復旧出来ないのでお客様の自己復旧は困難です。 当社では迷わずＨＤＤを取り出して別のＰＣを介してフォーマット解析を行い、ダイレクトにデータを取り出していきます。 写真のＨＤＤも夕方に持ち込まれて翌日にはデータ納品を行うというスピード施工で対応しました。（徹夜作業ですが・・・） |
|
BUFFALO LinkStation RAID1（ミラーリングＮＡＳ) データ復旧作業
参考作業費用 5万円 ＋消費税 |
 |
| ＢＵＦＦＡＬＯ製のＮＡＳでＲＡＩＤモデルのデータ復旧を行いました。 これも他社様からのセカンドオピニオンだったのですがＮＡＳでＲＡＩD１というだけで１００万円近いお見積りだったそうで・・・ 驚きです！ 確かにＮＡＳはWindowsベースの復旧環境では簡単にデータを復旧することはできませんが、１００万円は１０年前のお値段です（竿竹屋さんの売り文句？） 現在ではデータ復旧技術の進歩もあり、５万円から１０万円の費用でデータ復旧出来る可能性があります。 写真のハードディスクの当社データ復旧費用は５万２５００円を請求させていただきました。 |
|
LinkStation mini LS-WSGL/R1 RAID1（ミラーリングＮＡＳ) データ復旧作業
参考作業費用 5万円 ＋消費税 |
 |
| LinkStation mini データ復旧を行いました。このモデルは2.5インチＨＤＤを２基搭載していてRAID1構成でミラーリングになっています。しかし２基共フォーマット不良でデータが全く読み出せませんでした。その状況から無事にデータ復旧することが出来ました。 |
|
 |

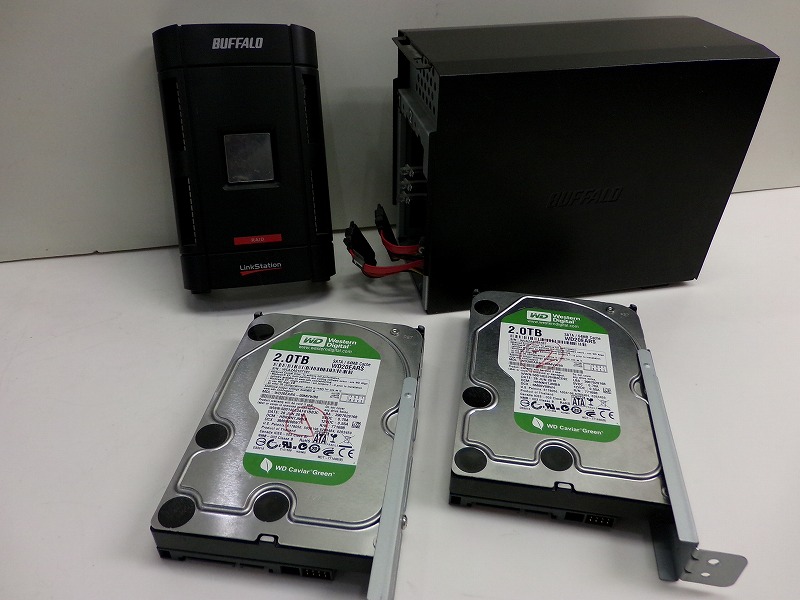

| LinkStation LS-W1.0TLG/R1のデータ復旧作業 このケースではお客様がご自分で２ＴＢのハードディスクに換装されていてＲＡＩD1（ミラーリング）設定にして使用されていたものだったのですが、残念なことにＨＤＤ２本とも重度の論理障害だった為にデータの読み出しが出来ないという最悪のケースで持ち込まれました。 こんな状態のハードディスクでしたが無事にデータ復旧することが出来ました。 |
| Buffalo製データ復旧・対応可能ＲＡＩDハードディスク |
•HS-DHTGL/R5シリーズ（HS-DH4.0TGL/R5、HS-DH3.0TGL/R5、HS-DH2.0TGL/R5、HS-DH1.0TGL/R5）
•TS-TGL/R5シリーズ （TS-2.0TGL/R5、TS-1.6TGL/R5、TS-1.0TGL/R5、TS-0.6TGL/R5、TS-0.3TGL/R5）
•TS-HTGL/R5シリーズ （TS-H6.0TGL/R5、TS-H4.0TGL/R5、TS-H3.0TGL/R5、TS-H2.0TGL/R5、TS-H1.6TGL/R5、TS-H1.0TGL/R5、TS-H0.3TGL/R5）
•TS-RHTGL/R5シリーズ （TS-RH4.0TGL/R5、TS-RH3.0TGL/R5、TS-RH2.0TGL/R5、TS-RH1.0TGL/R5）
•TS-XL/R5シリーズ （TS-X8.0TL/R5、TS-X6.0TL/R5、TS-X4.0TL/R5、TS-X2.0TL/R5）
•TS-WXL/R1シリーズ （TS-WX4.0TL/R1、TS-WX2.0TL/R1、TS-WX1.0TL/R1）
•TS-WXL/1Dシリーズ （TS-WX1.0TL/1D）
•TS-IGL/R5シリーズ （TS-I4.0TGL/R5、TS-I2.0TGL/R5、TS-I1.0TGL/R5）
•TS-RIGL/R5シリーズ（TS-RI8.0TGL/R5、TS-RI6.0TGL/R5、TS-RI4.0TGL/R5、TS-RI2.0TGL/R5、TS-RI1.0TGL/R5） |

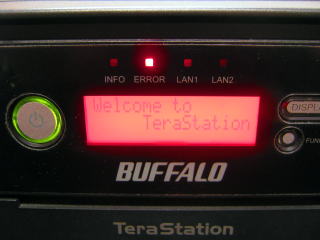

| TeraStationのHDD故障時に表示されるエラーコード一覧 |
上記のバッファロー製 NAS（ネットワーク型ハードディスク）TeraStationで、
エラーコード
E07,E13,E14,E15
E16,E22,E23,E24
が表示された場合には、TeraStationに内蔵されているハードディスクに論理障害や物理障害が起こっているケースです。
HD ALL E07 All HD Not Found
RAID Error E13 ARRAYx Error
RAID Arrayx E14 Can't Mount
HDx Error E15 Many Bad Sectors
Hx Error E16 HDx Not Found
HDx Erro E22 HD Can't Mount
HDx Error E23 HDx Is Faulty
SATAx Error E24 COMM. Failure
HDx Broken E30 Replace the DISK
上記エラーが発生していてもデータ復旧対応可能です。
|
|
エラーコード
E00,E01,E02,E03,E04,
E05,E06,E17,E18,E19,
E20,E21
が表示された場合には、Terastation本体の基板故障のケースが殆どです。
SYSTEM Error E00 MPU No Responce
DRAM LINES E01 DATA Failure
DRAM LINES E02 ADDRESS Failure
RTC Chip E03 No RTC Clock
SYSTEM Erro E04 Can't Load Krnl！
WDT E05 SYSTEM Stopped
TFTP MODE E06 Lost boot image
Chip Error E17 RTC Failure
Chip Error E18 SATA1 Failure
Chip Error E19 SATA2 Failure
Chip Error E20 USB Failure
Chip Error E21 Ethernet Failure
上記エラーが発生していてもデータ復旧可能です。
|
|

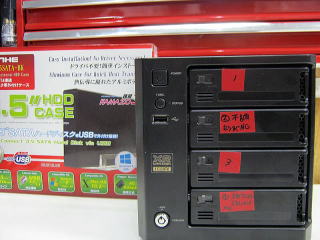

某新聞社様からの緊急依頼品です。

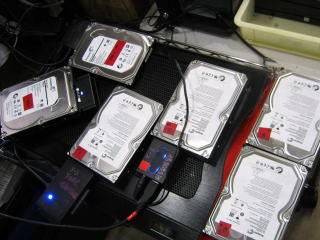

RAID6構成でHDD4本構成のハードデイスクのうち2本が不良クラスタを伴う軽度の物理障害でした。 その影響によりRAID6構成が崩壊していた訳です。 復旧対応方法としては、エラーがあり正常にアクセスできないHDD２本をディプリケーターと呼ばれる強制的にコピーする機械を用いてクローンHDDを作成します。 そのHDD２本と既存HDD2本を組み合わせてRAID6を再構築してデータ復旧を行います。
私が保守業者ならばこれは絶対にNGです。

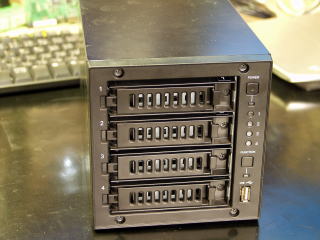

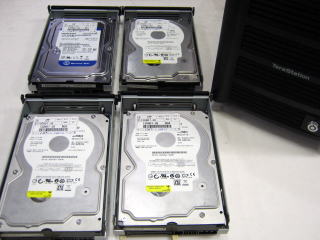

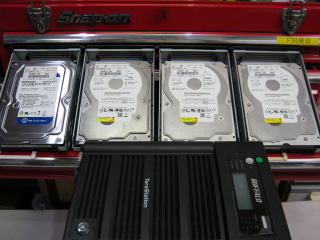

突然煙を出して止まってしまったTeraStationのデータ復旧作業を行いました。 このHDDはいくつかのタイプのRAID設定が可能でRAID1/RAID5設定や4本を1ドライブとして使う設定などがあります。

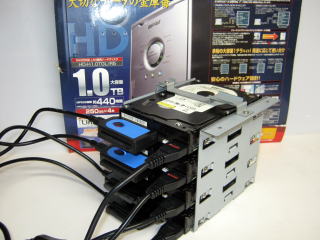

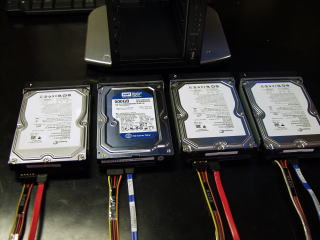

今回はお客様自身が設定内容を覚えていないという事とTeraStationが全く電源が入らないという事態に陥っていましたからHDD4本すべてをデータ復旧パソコンに接続してディスク内容の解析から行います。写真の様に4本それぞれにＵＳＢ接続のアダプターを刺して順番に認識させていくのです。上下2本づアダプターが違うのはデバイスマネージャで確認した時に4本同じ見え方だとRAID5だった場合にRAIDの再構築が解りにくくなるからなのです。幸い今回はRAID1(HDD2本で1ミラーリング）が2セットだったので無事指定データの復旧が成功しました
