TeraStation復旧の事例紹介。
エラーやトラブルで故障したBUFFALO(バッファロー)製
TeraStation(テラステーション)のHDDを修理してデータ復旧することが可能です。
RAID0/RAID1/RAID5/RAID6 XFSフォーマットのデータ救出・データ復旧が可能です。
同業他者様で高額な復旧費用で諦めていた方へのセカンドオピニオン対応可能です。
|
RAID構成HDD 基本データ復旧費用
・RAID0 XFSフォーマット ８万円～１０万円 ＋消費税
・RAID1 XFSフォーマット ５万円～１０万円 ＋消費税
・RAID5 XFSフォーマット １０万円～２０万円 ＋消費税
・RAID6 XFSフォーマット １０万円～２０万円 ＋消費税
緊急対応費用 ＋α
|
| メールアドレス info@ryoya.net |
| 電話番号 0466-48-2386 : FAX 0466-77-5224 |
 |
 |
 |
| RAID構成ハードディスク データ復旧例 |

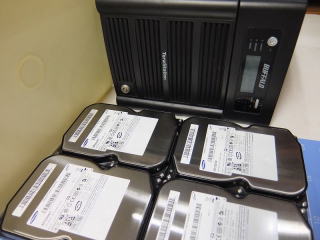

BUFFALO TeraStation TS-1.0TGL/R5 RAID5設定
（RAID5 NAS) 緊急対応データ復旧作業 参考作業復旧費用 20万円 ＋消費税 |
Buffalo製 TeraStation TS-1.0TGL/R5 RAID5設定のデータ復旧作業を行いました。
このTeraStationは他社のデータ復旧業者で５０万円のお見積もりだったものです。
他社で５０万円ということは、かなり困難な事が予想されました。
そして、いざ現物を拝見するとRAID５設定でハードディスク４本のうちの１本で２番目のハードディスクが物理障害でアクセス不良が酷い状態でした。
さすがに、この状態からは簡単にデータ復旧が出来ないのです
|
お客様がお急ぎとの事もあり、物理障害の対応をすべきか、残りの３本のハードディスクでバーチャルRAIDを構成して復旧作業を進めるか悩んだのですが、残りの３本もあまり調子が良くない感じだったので、アクセス不良の２番ハードディスクからRAIDのデータ領域を一部分だけ抽出したディスクを作成して４本のRAIDを復旧用PC上で再構築する作業を行いました。
この状態で丸２昼夜の作業を経て無事にデータを復旧することが出来ました。 |
藤沢市内にある大手鋼材メーカー様からの復旧ご依頼品です。
|
|
BUFFALO TeraStation TS-WX2.0TL/R1 RAID0設定
（ストライピングNAS) 緊急対応データ復旧作業 参考作業費用 10万円 ＋消費税 |
  |
同業者様からの依頼品です。
当社では同業のPC修理業者様からのデータ復旧依頼も多くあります。 このTeraStationはエンドユーザー様からRAID1設定ミラーリングという説明で受けたそうですが、実際にはRAID0ストライピングだった為に上手く行かなかった様です。 当社では問題なく復旧成功です。

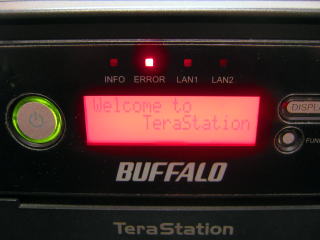

ERRORランプが点灯して液晶表示が赤くなったままアクセスできない状態からのデーター復旧可能です。 |
|
BUFFALO TeraStation RAID5設定
RAID５ハードディスク データ復旧作業 参考復旧作業費用 10万円 ＋消費税 |

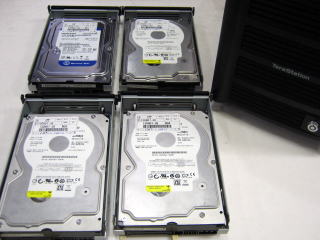

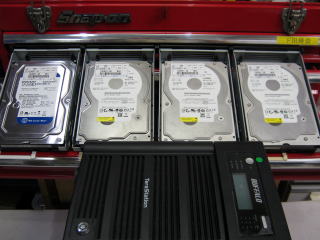

同業他社様で復旧費用が超高額（お客様曰く「目が飛び出る金額」だったそうです。）で復旧を断念したものを、お客様が当社にセカンドオピニオン依頼された案件です。 写真左を見て頂くと判るのですがRAID5構成でハードディスク4本構成のうち1本が型番違いです。これはBuffalo様の保守部品を注文すると違う銘柄のHDDが届くのです。それを用いてRAIDリビルトすると、こういった感じになってしまう訳です。
|
 私が保守業者ならばこれは絶対にNGです。
復旧方法はこの4本のHDDを直接、データ復旧用コンピューターに接続してRAID５構成をリビルトします。 そうしてからXFSフォーマット領域にあるデータを復旧するのです。
※大手復旧データ会社様のRAID復旧費用は高額ですが作業の手間や時間を考慮すると妥当な金額だとは思います。
|
|
BUFFALO TeraStation HD-HTGL/R5 RAID1設定×2
（ミラーリングNAS) 緊急対応データ復旧作業 参考復旧作業費用 10万円 ＋消費税 |
 突然煙を出して止まってしまったTeraStationのデータ復旧作業を行いました。 このHDDはいくつかのタイプのRAID設定が可能でRAID1/RAID5設定や4本を1ドライブとして使う設定などがあります。

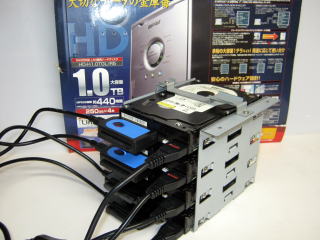

今回はお客様自身が設定内容を覚えていないという事とTeraStationが全く電源が入らないという事態に陥っていましたからHDD4本すべてを復旧パソコンに接続してディスク内容の解析から行います。写真の様に4本それぞれにＵＳＢ接続のアダプターを刺して順番に認識させていくのです。上下2本づアダプターが違うのはデバイスマネージャで確認した時に4本同じ見え方だとRAID5だった場合にRAIDの再構築が解りにくくなるからなのです。幸い今回はRAID1(HDD2本で1ミラーリング）が2セットだったので無事指定データの復旧が成功しました |
|
|
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
|
Buffalo バッファロー
Terastation
XFSフォーマット
RAID0/RAID1/RAID5/RAID6
データ救出・データ復旧可能です。
基本的に復旧媒体メーカー不問でデータ復旧可能です。
|
〒252-0816
神奈川県藤沢市遠藤5608番地
下田商会
TEL 0466-48-2386
FAX 0466-77-5224
|
|
 |
 |
 |
 |
 |
 |
Buffalo製データ復旧・対応可能ＲＡＩDハードディスク |
•HS-DHTGL/R5シリーズ（HS-DH4.0TGL/R5、HS-DH3.0TGL/R5、HS-DH2.0TGL/R5、HS-DH1.0TGL/R5）
•TS-TGL/R5シリーズ （TS-2.0TGL/R5、TS-1.6TGL/R5、TS-1.0TGL/R5、TS-0.6TGL/R5、TS-0.3TGL/R5）
•TS-HTGL/R5シリーズ （TS-H6.0TGL/R5、TS-H4.0TGL/R5、TS-H3.0TGL/R5、TS-H2.0TGL/R5、TS-H1.6TGL/R5、TS-H1.0TGL/R5、TS-H0.3TGL/R5）
•TS-RHTGL/R5シリーズ （TS-RH4.0TGL/R5、TS-RH3.0TGL/R5、TS-RH2.0TGL/R5、TS-RH1.0TGL/R5）
•TS-XL/R5シリーズ （TS-X8.0TL/R5、TS-X6.0TL/R5、TS-X4.0TL/R5、TS-X2.0TL/R5）
•TS-WXL/R1シリーズ （TS-WX4.0TL/R1、TS-WX2.0TL/R1、TS-WX1.0TL/R1）
•TS-WXL/1Dシリーズ （TS-WX1.0TL/1D）
•TS-IGL/R5シリーズ （TS-I4.0TGL/R5、TS-I2.0TGL/R5、TS-I1.0TGL/R5）
•TS-RIGL/R5シリーズ（TS-RI8.0TGL/R5、TS-RI6.0TGL/R5、TS-RI4.0TGL/R5、TS-RI2.0TGL/R5、TS-RI1.0TGL/R5） |
| TeraStationのHDD故障時に表示されるエラーコード一覧 |
上記のバッファロー製 NAS（ネットワーク型ハードディスク）TeraStationで、
エラーコード
E07,E13,E14,E15
E16,E22,E23,E24
が表示された場合には、TeraStationに内蔵されているハードディスクに論理障害や物理障害が起こっているケースです。
HD ALL E07 All HD Not Found
RAID Error E13 ARRAYx Error
RAID Arrayx E14 Can't Mount
HDx Error E15 Many Bad Sectors
Hx Error E16 HDx Not Found
HDx Erro E22 HD Can't Mount
HDx Error E23 HDx Is Faulty
SATAx Error E24 COMM. Failure
HDx Broken E30 Replace the DISK
上記エラーが発生していてもデータ復旧対応可能です。
|
|
エラーコード
E00,E01,E02,E03,E04,
E05,E06,E17,E18,E19,
E20,E21
が表示された場合には、Terastation本体の基板故障のケースが殆どです。
SYSTEM Error E00 MPU No Responce
DRAM LINES E01 DATA Failure
DRAM LINES E02 ADDRESS Failure
RTC Chip E03 No RTC Clock
SYSTEM Erro E04 Can't Load Krnl！
WDT E05 SYSTEM Stopped
TFTP MODE E06 Lost boot image
Chip Error E17 RTC Failure
Chip Error E18 SATA1 Failure
Chip Error E19 SATA2 Failure
Chip Error E20 USB Failure
Chip Error E21 Ethernet Failure
上記エラーが発生していてもデータ復旧可能です。
|
|
|
